La AOI (Automatic Optical Inspection) sirve para detectar defectos visibles en el montaje de placas electrónicas: ausencia de componentes, desalineaciones, polaridades, soldadura insuficiente/excesiva, puentes en zonas accesibles, etc.
En TCC Electronic la usamos como parte del control de calidad en muchos proyectos, pero no siempre tiene sentido. Si la aplicas “por defecto” a todo, puedes gastar dinero sin mejorar la fiabilidad real. Aquí te dejo criterios prácticos para decidir.
Inspección AOI en montaje electrónico: qué es y qué detecta

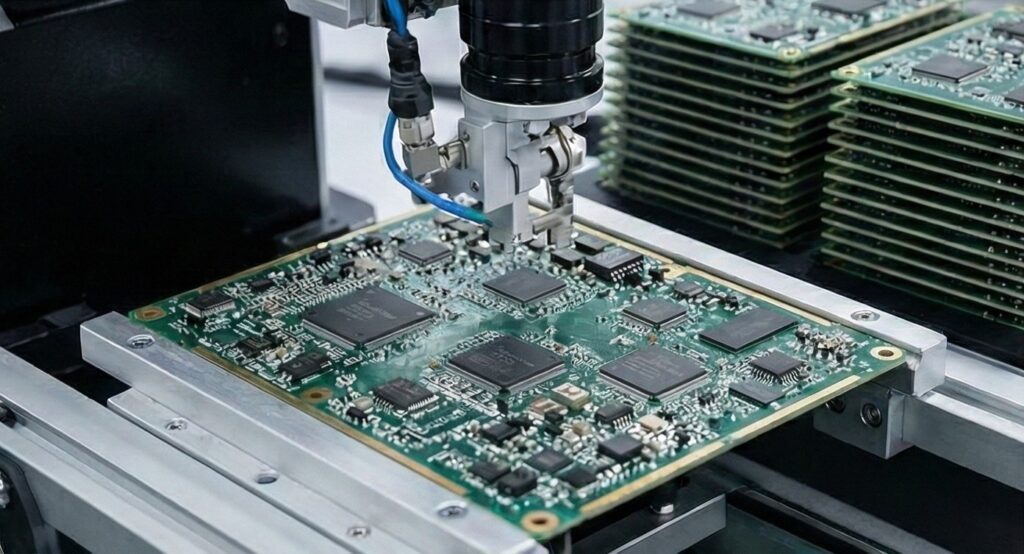

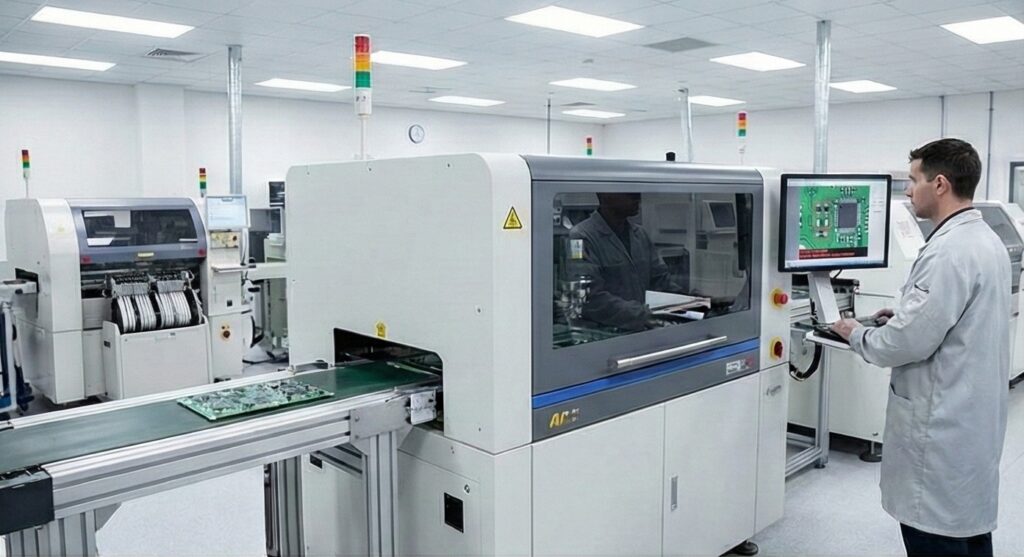

AOI es un sistema de cámaras + iluminación + software que compara la PCB montada contra un patrón esperado y marca anomalías.

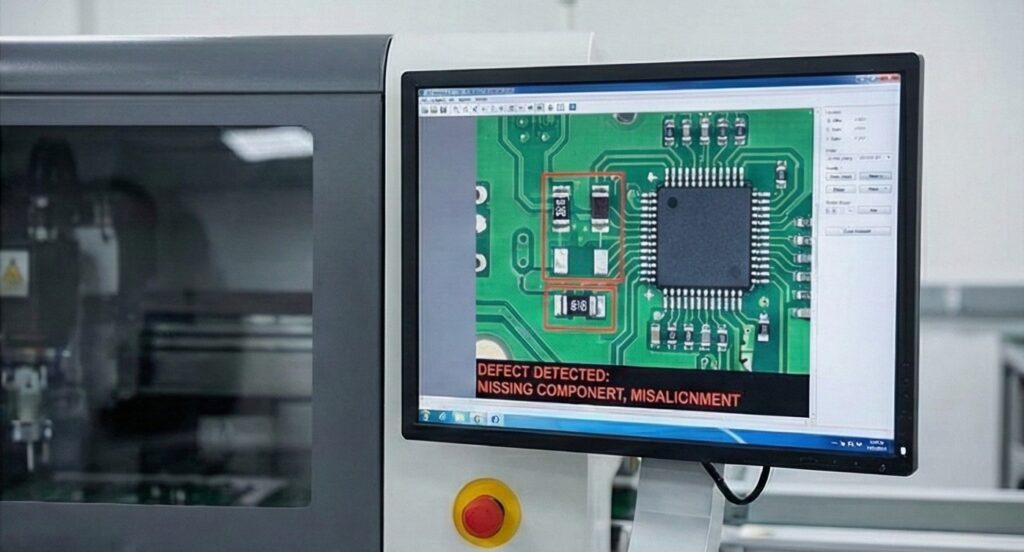

Detecta bien
- Componentes ausentes o mal colocados
- Rotación incorrecta (polaridad) en diodos, LEDs, electrolíticos, ICs con marca clara
- Tombstoning (sobre todo en pasivos pequeños)
- Puentes visibles entre pines (QFP, SOP, etc.)
- Cantidad de pasta/soldadura anómala en juntas visibles
- Daños físicos visibles (componentes levantados, cracks visibles, etc.)
Detecta mal o no detecta
- Soldaduras ocultas (BGA, QFN en gran parte, LGA)
- Microfisuras internas, voids en zonas ocultas
- Problemas de humectación interna si no hay evidencia óptica clara
- Errores eléctricos: valores incorrectos dentro de tolerancia visual, componentes “equivalentes” incorrectos, etc.
Cuándo usar AOI: casos donde sí compensa
1) Producción en serie o series repetitivas
Si vas a hacer lotes recurrentes, AOI aporta valor porque:
- Ajustas el programa una vez y lo explotas en cada tirada.
- Detectas desviaciones de proceso rápido.
- Reducen retrabajos tardíos (que son los caros).
A partir de series cortas repetidas o volumen medio, AOI suele compensar.
2) Alta densidad SMD o paso fino
Cuando tienes:
- Muchos componentes por placa
- Pitch fino (0,5 mm o menos)
- ICs con patillas visibles complejas
AOI baja el riesgo porque el ojo humano se cansa y se equivoca. Aquí AOI no es “lujo”, es control de proceso.
3) Proyectos con trazabilidad y requisitos de calidad
Si tu cliente pide:
- Evidencias de inspección
- Requisitos internos tipo IPC con control formal
- Minimizar devoluciones en campo
AOI te da consistencia, registro y repetibilidad.
4) Placas donde el retrabajo cuesta caro
En placas con:
- Componentes caros
- Mucho tiempo de ensamblaje
- Conformal coating posterior
- Test funcional costoso
Detectar un componente mal orientado antes de la siguiente fase ahorra dinero real.
5) Cuando el fallo típico es “tonto pero frecuente”
Hay fallos que AOI caza muy bien:
- Diodos/LEDs invertidos
- Pasivos desplazados
- Polaridades
- Puentes visibles
- Componentes “missing”
Si tu histórico de incidencias tiene esto, AOI merece la pena.
Cuándo AOI no compensa o aporta poco
1) Prototipos únicos de baja densidad
Si montas 1–3 unidades, con pocos componentes, AOI puede ser más coste de preparación que beneficio. En esos casos suele rendir más:
- Inspección visual experta + checklist
- Prueba funcional temprana
2) Si el riesgo principal está en soldaduras ocultas
Si tu placa tiene BGA/QFN críticos, AOI sola te deja ciego justo donde más importa. Ahí la decisión no es “AOI sí/no”, sino:
- AOI + Rayos X (si hay encapsulados ocultos críticos)
- o priorizar Rayos X en zonas concretas
3) Si no hay repetición de diseño
Programar AOI tiene coste. Si el diseño no se repetirá, y no hay densidad alta, puede no amortizarse.
4) Si vas a hacer test eléctrico completo y el coste manda
En algunos productos, el test (ICT/FCT) ya filtra gran parte de fallos funcionales. Aun así, ojo:
- El test no siempre detecta polaridades si “pasa” eléctricamente.
- El test no evita retrabajo, solo lo descubre tarde.
Si tu objetivo es solo “que funcione” y el coste es ultra sensible, puedes prescindir de AOI en placas simples. En placas densas, suele salir caro eliminarla.
AOI vs otros métodos: cómo decidir sin complicarte
AOI vs inspección visual
- Visual: flexible, rápida en prototipos, depende de la persona.
- AOI: consistente, escalable, buena para series y densidad alta.
Regla práctica: prototipo simple → visual. Serie/densidad → AOI.
AOI vs Rayos X
- AOI: defectos visibles.
- Rayos X: defectos internos/ocultos (BGA, voids, puentes ocultos).
Regla práctica: si hay BGA/QFN crítico → Rayos X en esas zonas sí o sí. AOI no lo reemplaza.
AOI vs ICT/FCT
- AOI: detecta errores de montaje antes del test.
- ICT/FCT: valida comportamiento eléctrico.
Regla práctica: para fiabilidad alta, AOI + test. Para coste mínimo en placas simples, prioriza test.
Matriz de decisión
Usa esto para decidir en 30 segundos:
| Situación | ¿AOI? | ¿Por qué? |
|---|---|---|
| Prototipo 1–3 uds, placa simple | No (normalmente) | Setup no amortiza |
| Serie corta repetida (lotes) | Sí | Se amortiza y estabiliza proceso |
| Alta densidad SMD / paso fino | Sí | Reduce errores humanos |
| BGA/QFN críticos | Sí, pero no sola | Complementar con Rayos X |
| Producto regulado / trazabilidad | Sí | Evidencia y consistencia |
| Placa simple con test funcional completo | Depende | A veces basta el test |
Cómo sacar valor real de AOI (si decides usarla)
Si pides AOI, pide también estas prácticas:
- Definir criterios de aceptación
Qué consideras OK en soldadura, alineación, serigrafía, etc. - Primera unidad aprobada (FAI)
Una placa “golden” revisada y aprobada antes de tirar el lote. - Gestión de falsos positivos
AOI puede marcar “defecto” donde no lo hay. Ajustar parámetros es parte del trabajo. - Enfoque por zonas críticas
Si el presupuesto es limitado, AOI parcial en áreas sensibles puede ser mejor que nada.
Nuestra experiencia aplicando AOI en montaje de PCBs
Cuando un cliente duda, no le decimos AOI siempre. Miramos:
- Volumen y repetición del producto
- Densidad y encapsulados
- Coste de retrabajo
- Requisitos de trazabilidad
- Qué pruebas se harán después
En muchos casos, la mejor solución es una combinación:
- AOI para lo visible en toda la placa
- Rayos X solo en BGAs/QFNs críticos
- Test funcional para validar el conjunto
Eso suele dar la mejor relación coste/fiabilidad.
AOI compensa cuando necesitas repetibilidad, control y reducción de errores visibles, sobre todo en serie y alta densidad SMD. No compensa tanto en prototipos únicos simples, o cuando tu riesgo real está en soldaduras ocultas (donde manda Rayos X) y no hay repetición.
